La lecture :

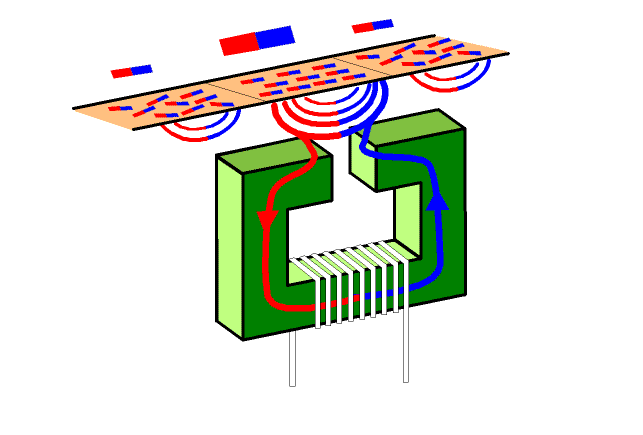

La tête de lecture est exactement de même nature que la tête d'enregistrement. La bande portant l'information magnétique passe au-dessus de l'entrefer. Ce dernier voit donc passer des zones de champ magnétiques plus ou moins intenses. Cette variation de champ magnétique transmise dans tout l'anneau de fer doux induit dans la bobine un courant électrique qui lui est proportionnel. Ce n'est donc pas directement le signal enregistré qui est lu mais sa variation, c'est à dire sa dérivée. Un simple traitement électronique d'intégration est ensuite fait sur ce signal dérivé afin d'en déduire le signal de départ.


Dispositif réel d'enregistrement/lecture audio

A gauche la tête d'effacement (l'effacement est produit par application d'un champ alternatif de très haute fréquence - le signal sonore lui correspondant est de fréquence inaudible) Au centre la "tête" de lecture et enregistrement. Elle est en fait constituée de deux têtes telles que décrites ci-dessus, c'est à dire deux électro-aimants ayant chacun un entrefer. En effet, en mode stereo, on doit pouvoir lire et écrire simultanément 2 pistes : la gauche et la droite. Une bande audio possède 4 pistes : 2 pistes (gauche et droite) pour chaque 'côté' de la cassette.
